Spannungsregler variabel mit LM317
Tags: Ohmsches GesetzPegelwandlerSpannungsreglerSpannungswandler
Kategorien: Arduino, Elektronik, Raspberry Pi
Heute bauen wir uns einen regelbaren Spannungsregler und verwenden hierzu einen LM317-Baustein.
Im Gegensatz zu den meisten Reglern gibt es beim LM317 praktisch keine maximale Eingangsspannung, so lange die Differenz von Ein- zu Ausgangsspannung nicht höher als 40V ist.
Das Ganze funktioniert, da der LM317 keinen direkten Massebezug hat, nur den über den Widerstand zur Einstellung der Ausgangsspannung.
Diese 40 Volt dürfen aber zu keiner Zeit überschritten werden. Gerade beim Einschalten, oder im Kurzschlussfall kann das ruckzuck passieren.
Um dies zu verhindern, könnte man mit einem Transistor, einer 35V-Z-Diode und einem Widerstand einen diskreten Längsregler vorschalten.
Schauen wir uns den Schaltplan an:
Wir haben D1 als Freilaufdiode und zur Stabilisierung der Ein- und Ausgangspannung haben wir die Elektrolyt-Kondensatoren C2 und C3, so wie den Keramikkondensator C1.
Dann haben wir noch R1 und R2, mit denen wir die Ausgangsspannung festlegen, bzw. regeln können.
Mit einem 220 Ω Widerstand (R1) und einem 5 KΩ Potentiometer (R2) erreichen wir einen Ausgang von maximal rund 30 Volt bei einem Ratio von 22,72:1.
Somit können wir beispielsweise bei 9 Volt Eingangsspannung recht präzise Werte im Bereich zwischen 8 Volt – 1,25 Volt einstellen.
Wie berechnen wir das?
Ratio:
R2/R1 = Ratio
5000 Ω (R2) / 220 Ω (R1) = ~22,72
Ausgangsspannnung:
Vout = 1,25V * (1 + R2/R1)
Vout = 1,25V * (1 + 5000Ω/220Ω) = 29,65V
Würden wir einen 10 KΩ-Potentiometer verwenden, hätten wir ein Ratio von 45,45 und eine Ausgangsspannung von 58 Volt. 18 Volt über der maximalen Differenz von 40 Volt.
Ohne entsprechende Schutzmaßnahmen reicht ein falsches Drehen des Potentiometers auf das Maximum um den LM317 zu grillen.
Bei höheren Spannungen auch darauf achten, dass die Kondensatoren ausreichend Spannungsfest sind. Ich habe hier welche mit 35V verwendet.
Achtet ebenfalls darauf, dass die Beine des LM317 anders belegt sind, als bei den meisten Spannungsreglern. Von Vorne betrachtet ist Links ADJ(ust), in der Mitte VOUT und Rechts VIN.
So, abschließend noch die Schaltung auf einem Breadboard zum nachbauen:
Teileliste:
- D1 = 1N4004 (oder jede andere 1N400x)
- C1, C3 = 100 uF
- C2 = 100 nF
- R1 = 220 Ω
- R2 = 5KΩ – (Trimm-)Potentiometer
- U2 = LM317
Hier ist noch ein Foto, allerdings habe ich die Schaltung hier auf einem Mini-Breadboard aufgebaut:
9 Comments
VicVoc
24. März 2024 at 8:31 amEs gab mal in den 2000er Jahren im EAM-Magazin oder Funkamateur eine einfache Schaltung, wo ein LM317, ein NPN-Transistor, ne Diode und Widerstände; für Mini-12-V-Bohrmaschinen eine Last-NACHREGLUNG der Drehzahl automatisch funktioniert!! Leider hab ich das Heft nicht mehr! Damals hatte ich diese Schaltung sogar im Einsatz, das funktionierte prima! Hat jemand diese einfache Drehzahlsteuerung noch(Schaltbild)? Im Netz findet man dazu nichts! Genanter Transistor war mit einer Diode 4007 zwischen Emitter und Minus des Motors geschaltet. Vom Minus Eingang des LM317 zum Ümotor-Minnus-Anschluss war ein Widerstand. Und an diesem Knotenpunkt ging einWiderstand an die Basis des Transistors, der Collektor war am Unteren Anschluss des Regler-Potis zum Pin 1 des LM 317 geschaltet; mit dem Poti wurde die Grund-Drehzahl vor-Eingestellt und bei Belasung des Motors übernimmt der Transistor eine Änderung durch Brücke eines vorgeschalteten Widerstandes in Richtung Poti, wodurch sich die Drehzahl erhöht, sobald am Transistor eine Lastabhängige Spannung entsteht an der Basis des Transtors.
Das Problem: Die Widerstandswerte kenne ich nicht mehr.
Wenn jmd sich dafür interessiert: Diese einfache Schaltung arbeitet prima und benötigt weder irgendwelche PWM oder sowas, noch muss der IC gekühlt werden! Auch einevFremdsteuerung von MPUs oder sowas ist garnicht nötig!
Besonders geeignet für zBsp. Mini-Bohrmaschinen (*Drills und solche Geräte speziell für Modellbau etc.).
Wenn jemand die Schaltung kennt: Bitte hier mal posten. Danke.
Eins noch: Das Internet und deren Insassen gehen meine privaten Daten wie Name, emailadressen, Grösen der Unterhosen, Klofarben ect. NICHTS an!!! Warum heisen diese Daten PRIVATE DATEN? RICHTIG: PRIVATEIGENTUM!! HEISST? NICHTS FÜR DRITTE!! SCHUTZ VOR BETRÜGERN, ABZOCKERN, KRIMINELLEN UND DAUERVERVERBRECHERN IM NETZ!!
NAMEN, EMAILADRESSEN SIND REIN FIKTIV FREI ERFUNDEN UND NICHT EXISTENT!! HIRN EINSCHALTEN! (*FALLS VORHANDEN!!)
Gorbatschenko Vladimir
9. Mai 2022 at 9:27 amHallo, bin auf der Seite durch die Google-Suche nach “Regelung von LM317 mit expliziter Spannung” gelandet.
Koennte jemand da einen Tip geben, wie sich die variablen Spannungsregler a-la LM317 nicht mit Poti
sondern mit Spannung (z.B. von ADC, Arduino-PWM, etc.) regeln liessen ?
Den Ohmschen Gesetz kenne ich schon, aber da soll es etwas schlauer vorgehen zu muessen.
Ronin
9. Mai 2022 at 7:49 pmHallo Vladimir,
ja, das sollte gehen. Denke, das hier LM317 mit PWM sollte Dir weiterhelfen.
Mit einem OpAmp verstärkst Du ein PWM-Signal, das Du bspw. mit einem Arduino erzeugst.
Viel Erfolg und viele Grüße,
Michael
Thomas Tasler
4. November 2020 at 11:49 amDer LM 317 besitzt laut Datenblatt eine max. Eingangsspannung von 40 V – Punkt ! Soviel dazu, und zweitens funktioniert zwar eure angegebene Schaltung, weil sie nicht so kompliziert ist, aber …. die Zeichnung per Fritzing ist der blanke Unsinn und voller Fehler !
Ronin
7. November 2020 at 6:12 pmWas ist an “The floating-mode operation of adjustable three-terminal regulators such as the LM117 family make them ideal for high voltage operation. The regulator has no ground pin;

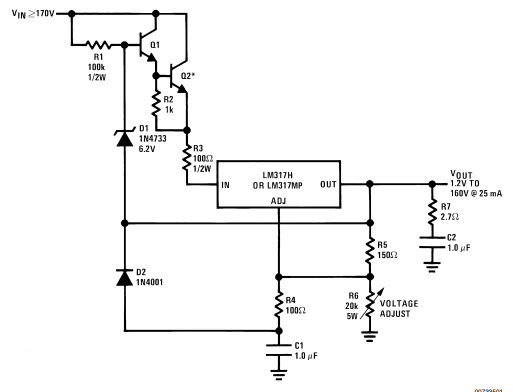

instead, all the quiescent current (about 5 mA) flows to the output terminal. Since the regulator sees only the input-output differential, its voltage rating — 40V for the standard LM117 series and 60V for the high voltage LM117HV series — will not be exceeded for outputs of hundreds of volts. However, the IC may break down when the output is shorted unless special design approaches are
