ME2108 – ein winziges, effizientes Step-Up-Modul

ME2108

ME2108 – ein winziges, effizientes Step-Up-Modul

Kategorien: Elektronik

ME2108 – ein winziges, effizientes Step-Up-ModulAusdrucken Ausdrucken

ME2108 Stepup-Modul 1V-5V - 5V Out

Wir haben ein kleines Step-Up-Modul getestet, weil eine Anforderung war, dass wir eine einzelne AA-Zelle mit 1,5V für den Betrieb eines Sensors einsetzen wollten, der aber stabile 5V benötigt.

Natürlich sollte die Verlustleistung gering sein, da andernfalls die Batterie ja ruckzuck leer ist.

Dabei sind wir über das ME2108-Modul gestolpert, welches sehr gut für den Batteriebetrieb geeignet sein soll.

Es ist ein sehr winziges, preisgünstiges und effizientes Modul, bestehend aus  einer beidseitig bestückten Platine mit drei Anschlüssen. Wenn man eine Pin-Leiste anlötet, dann eignet es sich auch ideal zum Einsatz auf einem Breadboard.

So sieht das Modul aus auf der Vorderseite:

ME2108 Vorderseite



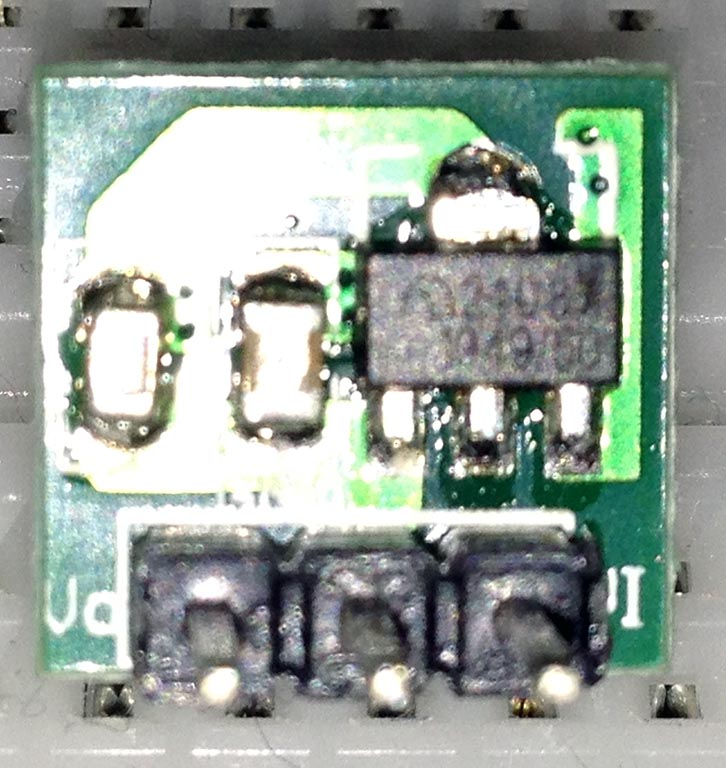

Und so auf der Rückseite:

ME2108 Rueckseite





Werfen wir mal einen Blick auf die Spezifikationen:

Eingangsspannung 0.9 – 5 V > Ausgang 5 V
Ausgangsstrom max. 500 mA
Startspannung 0.9 V Ausgangsstrom 10 mA
Eingangsspannung 1 V – 1.5 V Ausgangsstrom 50 mA – 110 mA
Eingangsspannung 1.5 V – 2 V Ausgangsstrom 110 mA – 160 mA
Eingangsspannung 2 V – 3 V Ausgangsstrom 160 mA – 400 mA
Eingangsspannung über 3V Ausgangsstrom 400 mA – 500 mA
Boostfrequenz 180 KHz
Wirkungsgrad 85 %
Betriebsumgebungstemperatur -25 bis + 85 Grad Celsius
Maße 11 mm x 10.5 mm x 7.5 mm
Gewicht ~ 1.2 g



Wir haben  das Modul auf ein Steckbrett gesteckt und an den Eingang eine nagelneue AA-Zelle mit 1,5V angeschlossen.
Im Leerlauf-Betrieb verbrauchte das Modul rund 52 μA.
Bei zwei Zellen mit insgesamt 3V liegt der Verbrauch bei rund 21μA.

ME2108 Stromverbrauch bei 3V



Das sieht gut aus und somit eignet sich das Modul dank seines geringen Eigenverbrauchs sehr gut für den Batteriebetrieb. Die Ausgangsspannung bleibt stabil und es reichen bereits die zwei verbauten SMD-Kondensatoren auf der Rückseite. Ein weiterer Kondensator zur Filterung ist nicht notwendig.

Das ME2108-Modul könnt Ihr günstig in unserem Shop bestellen.


2 Comments

dietrich-braeuer

9. März 2021 at 9:43 am

Hallo, wann kann man die ME2108 Module bei Euch kaufen? Gruss

    Ronin

    10. März 2021 at 9:25 pm

    Hallo Dietrich,

    vielen Dank für Deine Anfrage. Leider werden wir dieses Modul nicht mehr reinbekommen, da wir aktuell das Lager abverkaufen, weil wir den Online-Shop schließen werden.
    Die Website mit dem Blog bleibt aber erhalten.

    Viele Grüße,
    Michael
